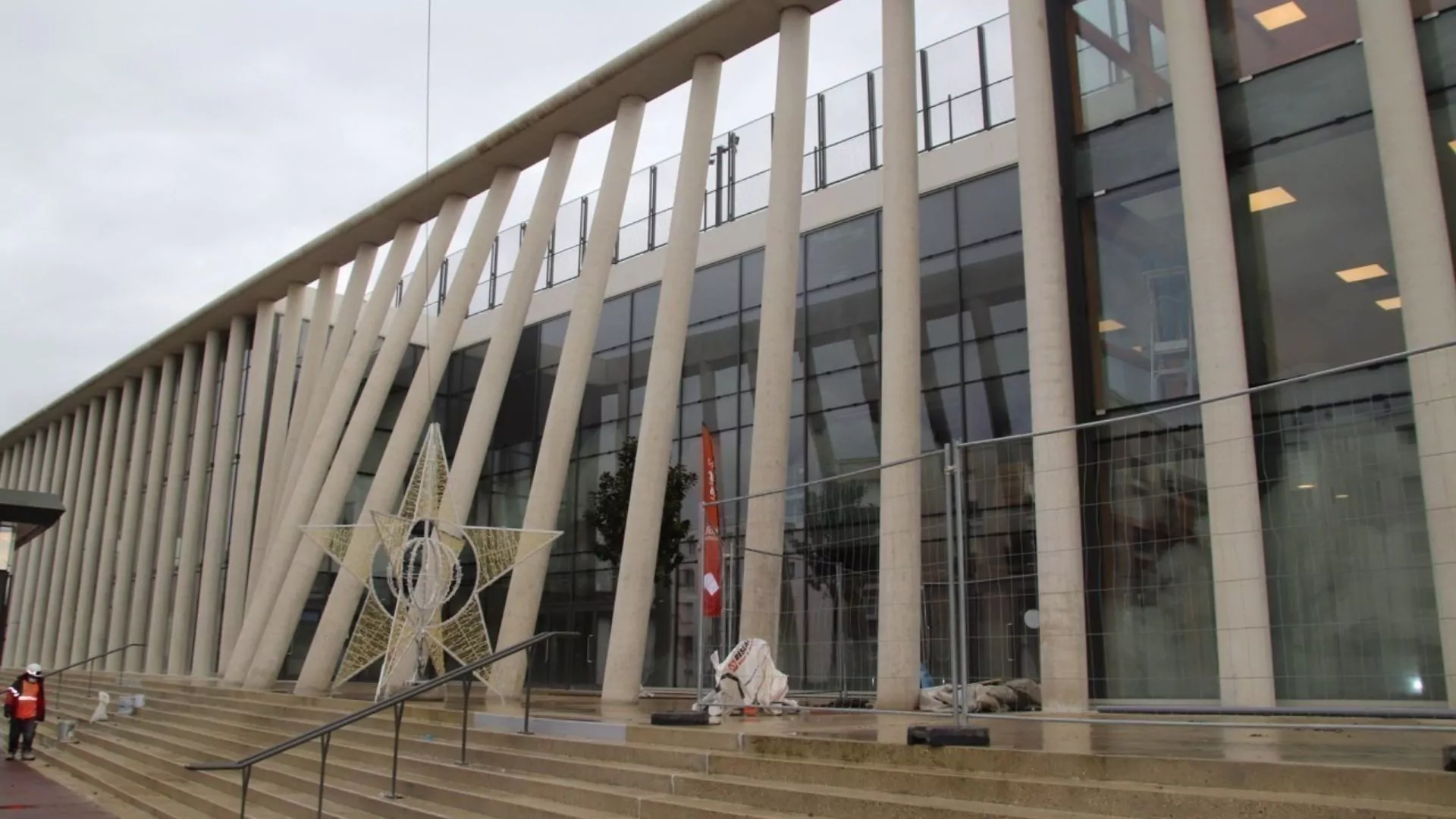

L’installation sportive a été conçue par Ricciotti Architecte et comprend un centre aquatique et une série de salles pour différents types d’activités. Freyssinet a réalisé la précontrainte de 59 câbles dans les poutres de la toiture, d’une longueur maximale de 53 m, pour la piscine, le gymnase et la salle de tennis de table.

  • Nom du propriétaire
    Mairie de Rueil-Malmaison
  • Nom du client
    Léon Grosse
  • Date de livraison du projet
    Octobre 2019
  • Partenaires du projet
    Menard - Sixense mapping

La précontrainte connectée

La précontrainte connectée de Freyssinet a été développée dans le but d’éliminer les dossiers papier et la prise de notes manuelle, et de permettre aux opérations de précontrainte d’être contrôlées par une application mobile, parallèlement à la prise de décision par les opérateurs. La nouvelle procédure devrait permettre de réduire d’environ un tiers le temps nécessaire à la réalisation des opérations de mise sous tension, et d’autres gains d’efficacité seront constatés dans les procédures de mise en place et d’approbation de chaque contrat. Mais les avantages d’un contrôle de la procédure et d’un enregistrement des données de cette manière vont bien au-delà des gains de temps sur le chantier. Les enregistrements de l’opération sont également compilés dans une base de données centrale qui est inestimable pour le suivi du contrôle de la qualité et l’identification des domaines dans lesquels des améliorations peuvent être apportées ou des anomalies qui doivent être examinées.

Arsenal Sports Center - Data acquisition and coding control - Connected post-tensioning

Acquisition de données et contrôle du codage

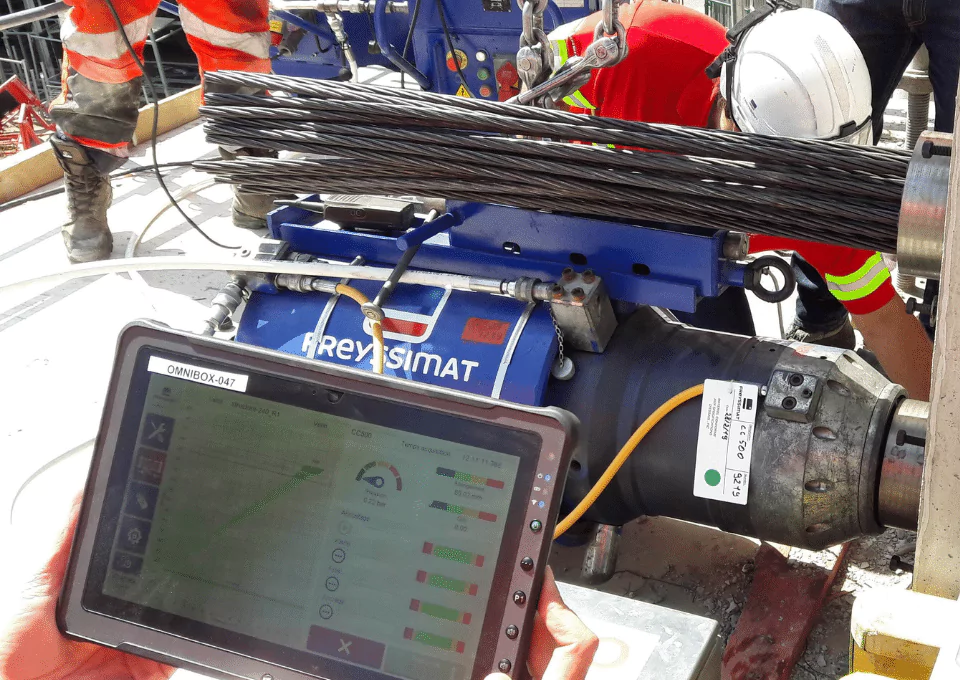

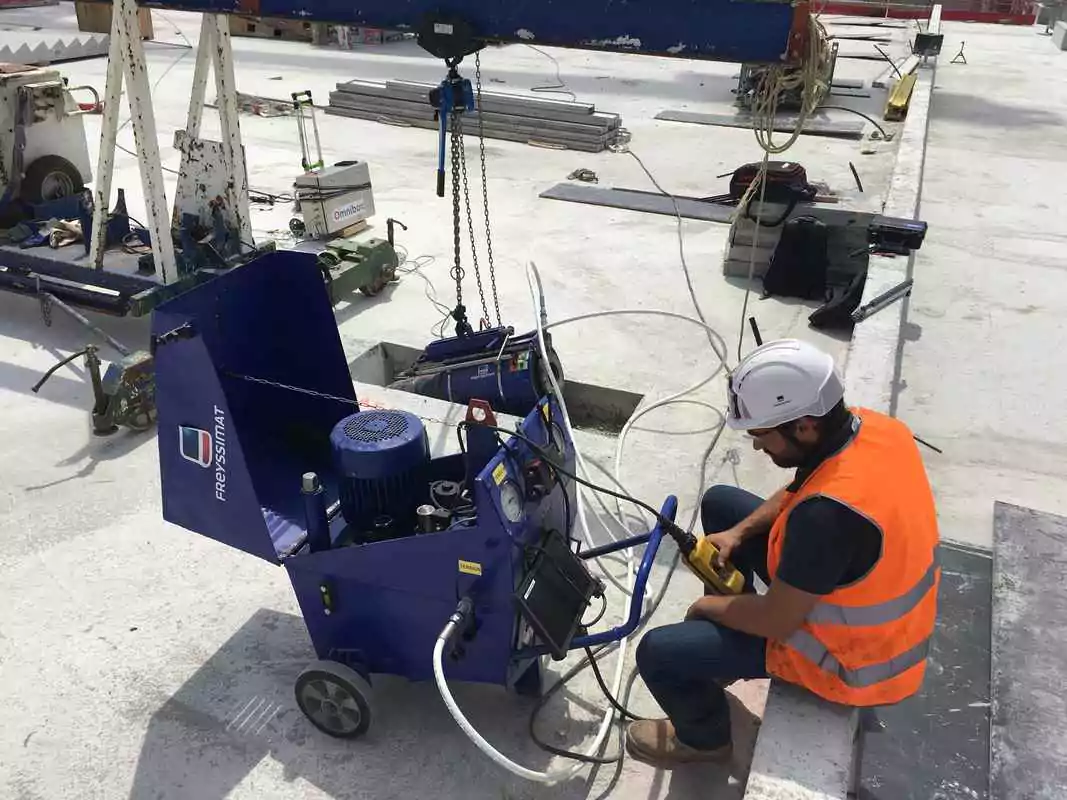

Le prototype est construit autour du dispositif d’acquisition de données Omnibox de Menard, conçu pour fournir les données pertinentes pour le projet, suivre la production et contrôler la qualité. Il est associé à des capteurs de pression et d’allongement qui peuvent être appliqués à n’importe quel type de vérin, et à une application de tension des tendons pour contrôler l’opération. La tension prévue en fonction de l’allongement du tendon est reproduite sur l’écran de la tablette de l’opérateur, visualisée en même temps que les mesures en temps réel obtenues à partir des capteurs sur les vérins qui sont connectés à l’Omnibox. L’ensemble de l’opération est enregistré de manière centralisée et le système est configuré de manière à ce que les formulaires de contrôle de la qualité puissent être soumis directement au client sous forme numérique pour signature.

Vérification de la faisabilité de la précontrainte connectée

Le projet pilote du complexe sportif Arsenal à Rueil-Malmaison a illustré la faisabilité de la procédure, mais a mis en évidence la nécessité d’une version plus compacte de l’Omnibox. Le modèle existant est surdimensionné pour cette application particulière, puisqu’il pèse environ 20 kg, et Menard s’efforce de l’alléger. De nombreux autres secteurs d’activité de l’entreprise bénéficieront d’une numérisation similaire des opérations sur site. C’est le cas de l’injection de coulis, qui implique l’ajustement d’un grand nombre de variables en fonction des circonstances. La mesure et l’enregistrement de ces ajustements devraient être considérablement simplifiés par l’adoption de ce processus, ce qui se traduira par des avantages en termes d’efficacité et de précision.

Nous rêvions depuis des années d’un système de tension numérique ; grâce à l’équipe technique qui l’a développé, j’ai eu le plaisir de tester ce nouveau système. Il est simple d’utilisation, riche en informations et rassurant, le gain de temps est inestimable.

Maxime
Responsable travaux
