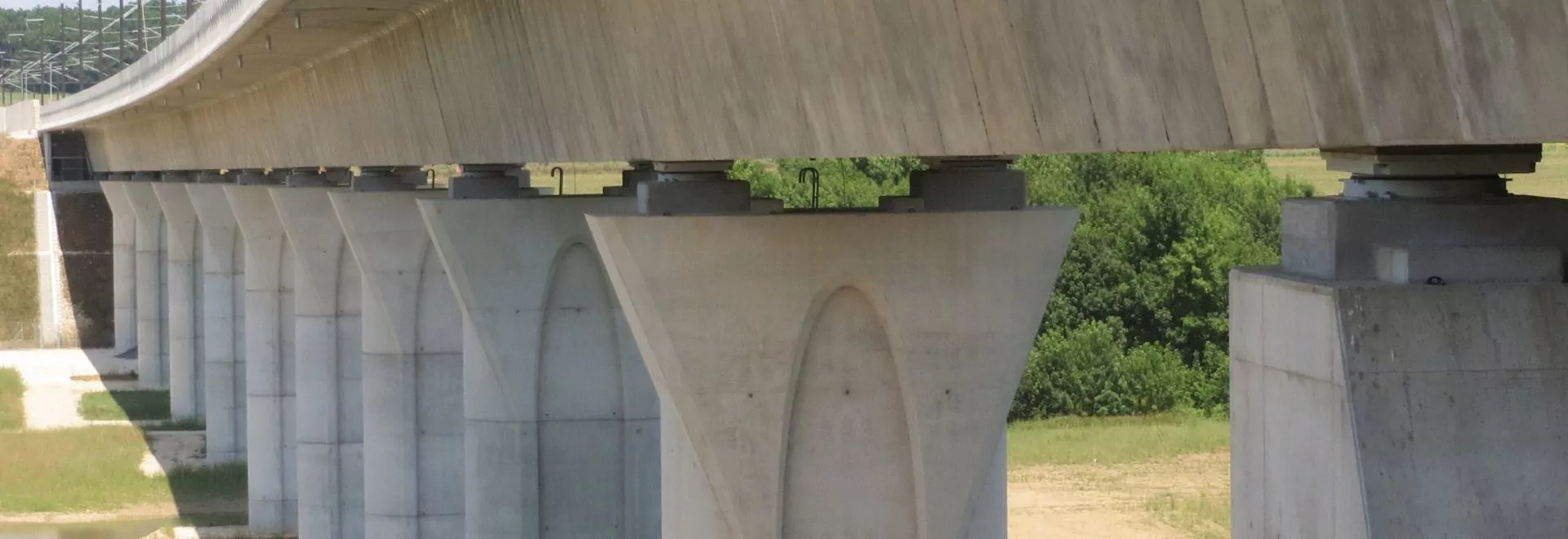

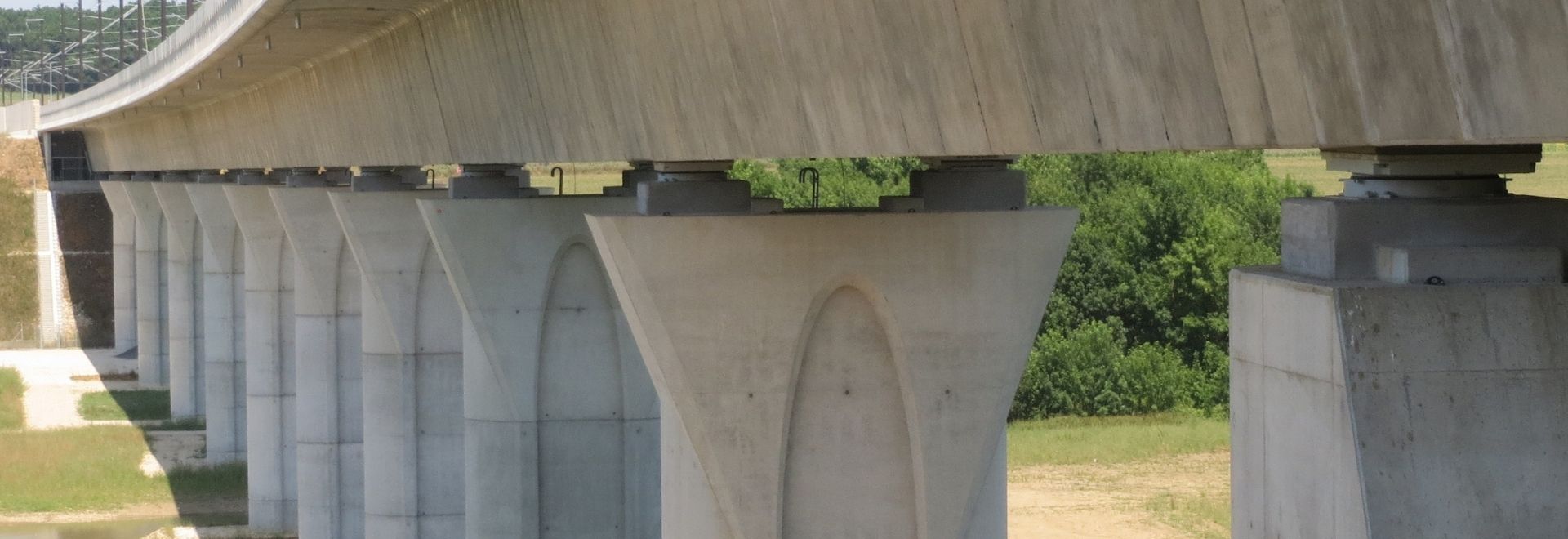

Les forces agissant sur les ponts sont multiples et d’origines diverses : poids de la structure, retrait et fluage, charges de vent, variations de température, charges de trafic, charges horizontales telles que l’accélération, le freinage ou le dérapage, forces d’impact dues aux collisions, affaissement des appuis, forces sismiques, etc. Les appareils d’appui Freyssinet sont conçus pour assurer le transfert des charges entre la superstructure et la sous-structure et pour permettre le mouvement et la rotation de la superstructure.
-
ApplicationsPonts
Bâtiments
Stades
Infrastructures hydrauliques
Infrastructures énergétiques
Une large gamme d'appareils d'appui
Freyssinet a développé une large gamme d’appuis TETRON® basée sur cinq modèles
- Les appuis élastomères
- Les appuis à pot
- Appuis sphériques
- Appuis de guidage et de retenue
- Appuis linéaires à bascule
Chaque modèle est disponible en trois modes de fonctionnement permettant différents mouvements de translation et de rotation afin de s’adapter à la fonction de chaque structure
- Fixe
- Glissement guidé
- Libre
Tous nos appareils d’appui sont marqués CE. Ils sont fabriqués sur mesure et peuvent être conçus et fabriqués conformément à diverses normes, les plus courantes étant EN1337 (Europe), BS 5400 (Royaume-Uni), AASHTO LRFD 2012 (États-Unis) et AS 5100 (Australie).

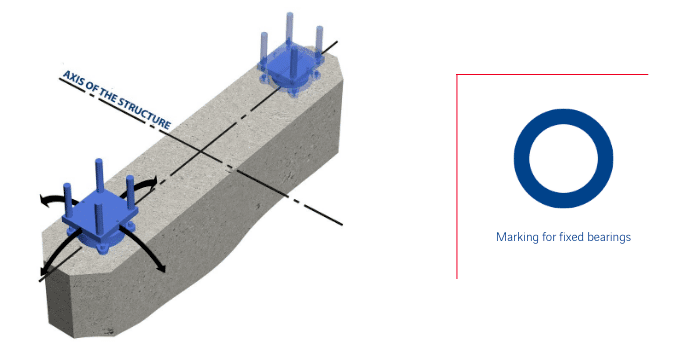

- Transfert de charges verticales
- Transfert des forces horizontales dans les directions longitudinale et transversale
- Mouvements de glissement limités
- Rotations possibles

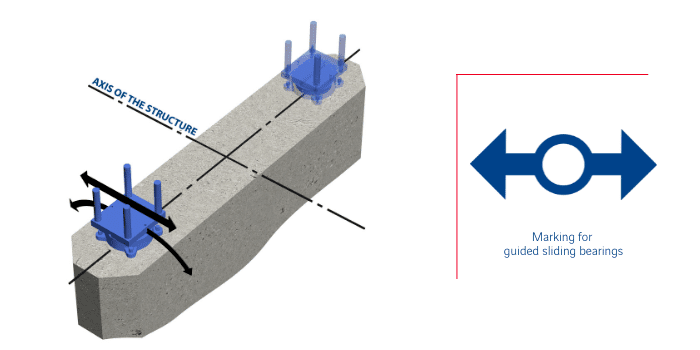

- Transfert de charges verticales
- Mouvements de glissement dans une direction horizontale
- Transfert des forces horizontales dans l’autre direction horizontale
- Rotations activées

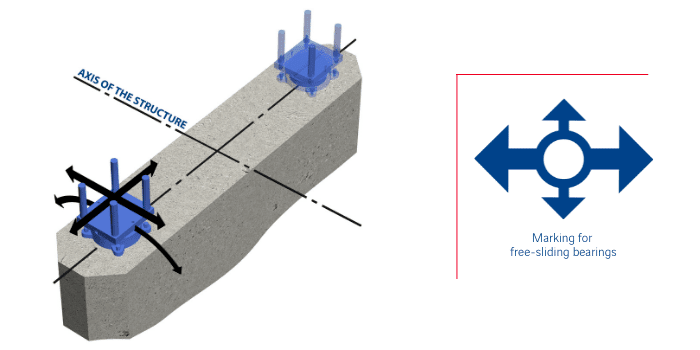

- Transfert de charges verticales
- Mouvements dans les deux directions horizontales
- Pas de transfert de forces horizontales externes
- Rotations possibles
Freyssinet fournit également une variété de dispositifs sur mesure conçus, fabriqués et testés selon des spécifications personnalisées, tels que – liste non-exhaustive – :
- Différents types d’appuis de levage, y compris des appuis sphériques à double calotte avec un mécanisme pour supporter les charges de levage en service
- Des appuis permanents de type « launch-over » pour la construction de ponts en utilisant la méthode par lancement incrémentiel
- Patins de glissement pour tous les types d’opérations de glissement, de lancement ou de ripage, avec des matériaux de glissement améliorés
- Appuis vérinables, avec ajustement de la charge verticale pendant la construction (vérinage simple) ou pendant le service (vérinage multiple)
- Appuis avec dispositifs parasismiques intégrés – amortisseurs visqueux ou unités de transmission des chocs
- Appuis cylindriques et autres appuis à limitation de moment
- Appuis ayant la rigidité horizontale requise
- Appuis pour l’isolation acoustique.
Ces dispositifs sont conçus en étroite collaboration par nos ingénieurs structurels et nos spécialistes des appuis.
De la conception à la maintenance
Services d'évaluation et de conception
Un service technique dédié (Atlante) vous assiste dès les premières étapes du projet, pour sélectionner le type d’appui le mieux adapté au projet et le dimensionner, en fonction des besoins de la structure et du budget disponible. Cette équipe, basée en Italie, est composée d’ingénieurs et de dessinateurs experts en ingénierie structurelle et mécanique, qui utilisent des logiciels spécifiques permettant de réaliser des dessins en 3D.
Garantie de la performance et de la qualité du produit
Nos appareils d’appui TETRON® sont fabriqués en interne. Nous intégrons toutes les compétences nécessaires à la conception des roulements, aux essais des prototypes, à la fabrication, au contrôle qualité et à l’expédition. Notre centre d’essais, appelé ISOLAB et situé à proximité de notre équipe technique appuis en Italie, a le statut de laboratoire officiel et dispose de tous les équipements nécessaires pour effectuer des essais statiques et dynamiques selon les normes internationales.
Assistance technique ou installation complète
En fonction de vos besoins, nous pouvons vous fournir une assistance technique ou procéder à l’installation complète des appareils d’appui par l’intermédiaire de nos équipes de spécialistes.
Inspection et entretien
Un guide d’entretien est fourni pour chaque livraison. Il précise la fréquence d’inspection des appareils d’appui en fonction des caractéristiques de l’ouvrage et de son environnement, afin d’optimiser leur durée de vie. Les spécialistes Freyssinet sont à votre disposition pour effectuer ces contrôles.
Nos solutions
Agissant comme des connexions élastiques entre les éléments structurels, les appuis en élastomère sont les appuis les plus couramment utilisés. Ils permettent la transmission des forces verticales, des mouvements horizontaux, de la rotation de la structure dans n’importe quelle direction et des forces horizontales dans des limites définies.
Les rotations structurelles sont ajustées grâce à un tampon élastomère, confiné dans un pot en acier, qui répond avec une grande rigidité verticale et une faible résistance à la rotation. Ils sont rentables pour les charges verticales élevées et les charges horizontales faibles à modérées.
Leur plaque sphérique permet une rotation autour de chaque axe avec un faible frottement. Ils sont très durables et peuvent supporter des charges verticales plus élevées que les appuis à pot ainsi que des rotations importantes.
Les appuis de guidage Freyssinet de type TETRON SK et les appuis de retenue de type TETRON PK sont utilisés dans le cas de charges horizontales importantes à transférer. Ils sont généralement combinés avec des appuis libres.
Les appuis linéaires oscillants TETRON® constituent une solution économique et durable pour les structures en acier. La charge verticale maximale est déterminée par la taille de l’appui. La rotation n’est possible que dans un seul sens.
Freyssinet propose des options supplémentaires à sa gamme d’appuis pour répondre à des besoins structurels ou environnementaux spécifiques, réduire l’encombrement, simplifier les méthodes d’installation ou faciliter la surveillance future de la structure.
